Los contactores de baja tensión Sigma se fabrican en configuraciones de 3 y 4 polos según la norma TS EN 60947-4-1. Según lo especificado en la norma TS EN 60947-4-1, se pueden utilizar con seguridad para la conmutación y el control de motores, sistemas de iluminación, sistemas de compensación y diversas cargas inductivas en diversas categorías de uso. Los contactores de alimentación de CA Sigma protegen los circuitos de corrientes de sobrecarga cuando se utilizan con relés térmicos.
4 disponibles

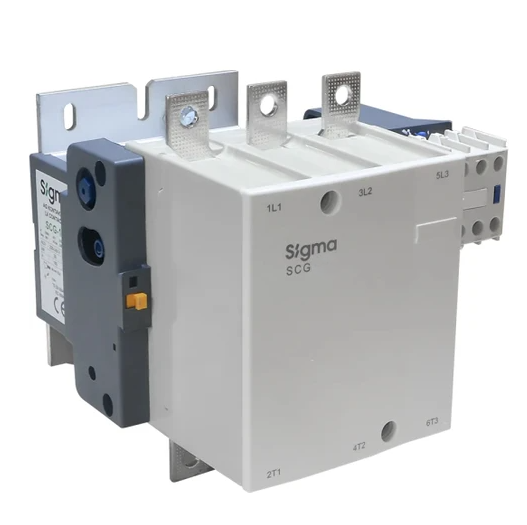

El Contactor Sigma SCG-185 90 kW 185 A 230 V SCG185230 es un contactor de potencia diseñado para la maniobra, conexión y desconexión de motores eléctricos y cargas de alta potencia en instalaciones industriales y comerciales.
Con una capacidad de 185 A y una aplicación indicada para motores de hasta 90 kW, este contactor está orientado a sistemas eléctricos que requieren una solución robusta para el control de motores, maquinaria, bombas, ventiladores, compresores y otros equipos de potencia.
La referencia SCG185230 corresponde a una configuración con bobina de mando de 230 V, permitiendo integrar el contactor en circuitos de control compatibles con esta tensión.
El Contactor SCG-185 permite controlar una carga eléctrica de potencia mediante un circuito de mando independiente.
Cuando la bobina recibe la tensión de control correspondiente, el mecanismo del contactor acciona sus contactos principales y permite alimentar la carga. Cuando la señal de mando desaparece, los contactos vuelven a su posición de reposo y se desconecta la alimentación de la carga.
Esta característica permite controlar motores y equipos eléctricos mediante:
Una de las principales aplicaciones del SCG-185 185 A es el control de motores eléctricos utilizados en instalaciones industriales.
Puede formar parte de circuitos destinados al arranque y parada de:
Para una aplicación con motor de 90 kW, es indispensable comprobar la corriente nominal del motor, tensión de alimentación y categoría de utilización del contactor antes de realizar la instalación.
La capacidad de 185 A sitúa al SCG-185 dentro de una gama de contactores destinada a aplicaciones de potencia elevada.
La selección de un contactor no debe basarse únicamente en la corriente. También deben considerarse:
Para motores, la categoría de empleo correspondiente debe verificarse en la documentación técnica del fabricante.
La referencia comercial SCG-185 90 kW está asociada a aplicaciones de motores de hasta 90 kW, dependiendo de las condiciones eléctricas y de la categoría de utilización.
La potencia admisible puede variar en función de la tensión de trabajo y de la categoría de empleo. Por este motivo, para seleccionar el contactor para un motor específico de 90 kW se recomienda comprobar siempre la tabla de selección del fabricante.
El código SCG185230 identifica la versión del contactor con bobina de mando de 230 V.
La bobina pertenece al circuito de control y no debe confundirse con la tensión que soportan los contactos principales.
Esto permite, por ejemplo, utilizar el contactor dentro de un sistema donde el circuito de mando trabaja a 230 V y los contactos principales controlan una alimentación trifásica para un motor, siempre que todos los parámetros eléctricos sean compatibles con el modelo.
El funcionamiento básico del SCG-185 puede resumirse de la siguiente manera:
1. Señal de mando
El operador o sistema de automatización envía una señal al circuito de control.
2. Activación de la bobina
La bobina de 230 V recibe la tensión correspondiente.
3. Cierre de contactos
El mecanismo interno acciona los contactos principales del contactor.
4. Alimentación de la carga
La energía eléctrica llega al motor o carga conectada.
5. Desconexión
Cuando se retira la señal de mando, la bobina se desenergiza y los contactos principales se abren.
Este sistema permite realizar el control remoto y automatizado de cargas eléctricas de potencia.
El Contactor Sigma SCG-185 puede utilizarse en diferentes instalaciones donde sea necesario controlar motores o cargas eléctricas de potencia.
Entre sus aplicaciones se encuentran:
Control de bombas utilizadas en sistemas industriales, abastecimiento de agua, procesos productivos y otras instalaciones.
Puede formar parte de tableros utilizados para controlar motores de ventiladores y extractores.
Adecuado para sistemas de control de motores utilizados en equipos de compresión, siempre que la categoría de empleo y los parámetros eléctricos sean compatibles.
Puede integrarse en sistemas de automatización de máquinas y líneas de producción.
Aplicable al control de motores utilizados en sistemas de climatización y ventilación industrial.
| Característica | Especificación |
|---|---|
| Marca | Sigma |
| Serie | SCG |
| Modelo | SCG-185 |
| Referencia | SCG185230 |
| Tipo | Contactor de potencia |
| Corriente nominal | 185 A |
| Potencia indicada | 90 kW |
| Bobina | 230 V |
| Aplicación | Maniobra de motores y cargas |
| Uso | Industrial y comercial |
| Función | Conexión y desconexión de cargas |
| Instalación | Tableros eléctricos |
| Automatización | Circuitos de mando y control |
