Los contactores de baja tensión Sigma se fabrican en configuraciones de 3 y 4 polos según la norma TS EN 60947-4-1. Según lo especificado en la norma TS EN 60947-4-1, se pueden utilizar con seguridad para la conmutación y el control de motores, sistemas de iluminación, sistemas de compensación y diversas cargas inductivas en diversas categorías de uso. Los contactores de alimentación de CA Sigma protegen los circuitos de corrientes de sobrecarga cuando se utilizan con relés térmicos.
151 disponibles

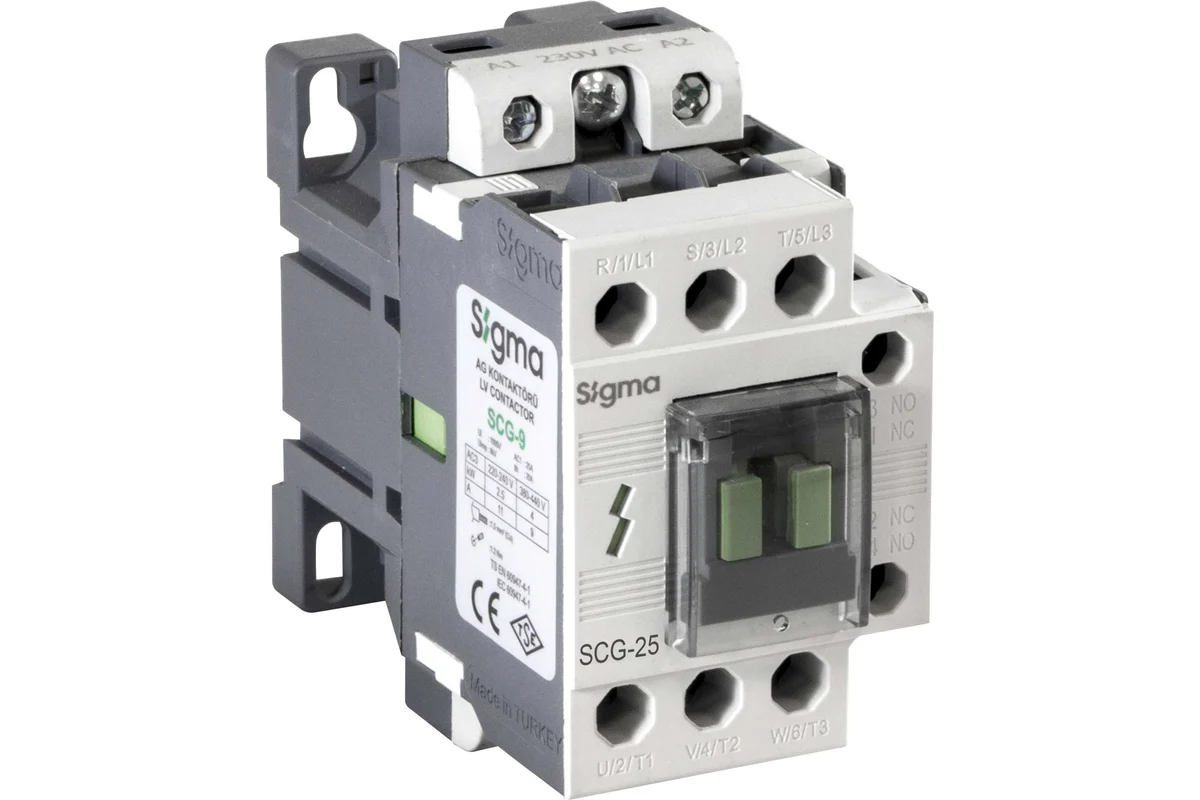

El Contactor Sigma SCG-25 11 kW 25 A 230 V SCG025230 es un contactor de potencia diseñado para la maniobra, conexión y desconexión de motores eléctricos y cargas de potencia en instalaciones industriales, comerciales y sistemas de automatización.
Con una capacidad nominal de 25 A y una potencia indicada de hasta 11 kW, el SCG-25 está orientado a aplicaciones que requieren un dispositivo de maniobra para controlar motores, bombas, ventiladores, compresores, maquinaria y otros equipos eléctricos.
La referencia SCG025230 corresponde a una configuración con bobina de mando de 230 V, permitiendo su integración en circuitos de control compatibles con esta tensión.
El Contactor Sigma SCG-25 permite controlar una carga eléctrica mediante un circuito de mando independiente.
Cuando la bobina recibe la tensión de control correspondiente, el mecanismo interno acciona los contactos principales y permite alimentar el motor o equipo conectado. Al retirar la señal de mando, la bobina se desenergiza y los contactos principales se abren.
Puede utilizarse para controlar equipos mediante:
El SCG-25 25 A está orientado a la maniobra de motores eléctricos utilizados en instalaciones industriales y comerciales.
Puede formar parte de sistemas destinados al control de:
Para utilizarlo con un motor de 11 kW, es necesario comprobar la corriente nominal del motor, la tensión de alimentación y la categoría de empleo correspondiente.
La capacidad nominal de 25 A permite utilizar el SCG-25 en aplicaciones de maniobra de motores y cargas eléctricas, siempre que la corriente de la carga y las condiciones de funcionamiento sean compatibles con las especificaciones del contactor.
Para una correcta selección deben considerarse:
La selección del contactor debe realizarse considerando las características reales de la carga.
El SCG-25 11 kW está orientado a aplicaciones de motores de hasta 11 kW, según las condiciones nominales correspondientes.
La potencia aplicable puede depender de la tensión de operación, categoría de empleo y características del motor. Para un motor específico de 11 kW se recomienda verificar la tabla de selección del fabricante.
La referencia SCG025230 identifica la configuración con bobina de mando de 230 V.
La bobina pertenece al circuito de control y no debe confundirse con la tensión aplicada a los contactos principales.
Esta configuración permite integrar el contactor en circuitos de mando compatibles con 230 V AC, respetando las características específicas de la referencia.
El funcionamiento básico del SCG-25 puede resumirse de la siguiente manera:
1. Orden de marcha: el circuito de control genera una señal.
2. Energización: la bobina de 230 V recibe la tensión correspondiente.
3. Accionamiento: el mecanismo interno activa los contactos.
4. Cierre: los contactos principales permiten alimentar la carga.
5. Funcionamiento: el motor recibe energía eléctrica.
6. Orden de parada: se retira la señal de control.
7. Apertura: los contactos principales interrumpen la alimentación.
Este principio permite controlar motores y cargas eléctricas de forma manual o automatizada.
Puede utilizarse para controlar motores de bombas de agua y sistemas de circulación.
Permite maniobrar motores de ventiladores y extractores.
Puede incorporarse en sistemas de control de motores de compresores cuando sus parámetros sean compatibles.
Puede formar parte de tableros eléctricos destinados al control de máquinas y líneas de producción.
Puede utilizarse para controlar motores asociados a sistemas de climatización y ventilación.
Puede integrarse con PLC, relés, temporizadores, pulsadores y otros dispositivos de control.
En una instalación eléctrica, el contactor normalmente trabaja junto con dispositivos de protección y control, como:
El SCG-25 realiza principalmente la función de maniobra y no sustituye las protecciones contra sobrecargas y cortocircuitos.
Una configuración básica puede organizarse de la siguiente manera:
Red eléctrica → Protección → Contactor SCG-25 → Protección contra sobrecarga → Motor
El circuito de mando puede incluir:
Pulsador de marcha → Circuito de control → Bobina 230 V → SCG-25
Al activar la orden de marcha, el contactor cierra sus contactos principales y permite alimentar el motor. Al pulsar parada o cuando actúa una protección, el contactor desconecta la carga.
El esquema definitivo debe adaptarse a las características del motor y al diseño del tablero eléctrico.
Su capacidad nominal de 25 A lo orienta a diferentes aplicaciones de maniobra de motores y cargas eléctricas.
Está diseñado para sistemas de maniobra y control de motores eléctricos.
La versión SCG025230 permite integrarlo en circuitos de mando compatibles con 230 V AC.
Puede incorporarse a sistemas de control mediante PLC, relés, pulsadores y otros dispositivos.
Es una solución adecuada para tableros eléctricos, maquinaria, sistemas de bombeo, ventilación y automatización.
La instalación del SCG025230 debe ser realizada por personal eléctrico cualificado.
| Característica | Especificación |
|---|---|
| Marca | Sigma |
| Serie | SCG |
| Modelo | SCG-25 |
| Referencia | SCG025230 |
| Tipo | Contactor de potencia |
| Corriente nominal | 25 A |
| Potencia indicada | 11 kW |
| Tensión de bobina | 230 V AC |
| Aplicación | Maniobra de motores y cargas |
| Función | Conexión y desconexión |
| Uso | Industrial y comercial |
| Montaje | Tablero eléctrico |
| Aplicación | Automatización y control |
