Los contactores de baja tensión Sigma se fabrican en configuraciones de 3 y 4 polos según la norma TS EN 60947-4-1. Según lo especificado en la norma TS EN 60947-4-1, se pueden utilizar con seguridad para la conmutación y el control de motores, sistemas de iluminación, sistemas de compensación y diversas cargas inductivas en diversas categorías de uso. Los contactores de alimentación de CA Sigma protegen los circuitos de corrientes de sobrecarga cuando se utilizan con relés térmicos.
25 disponibles

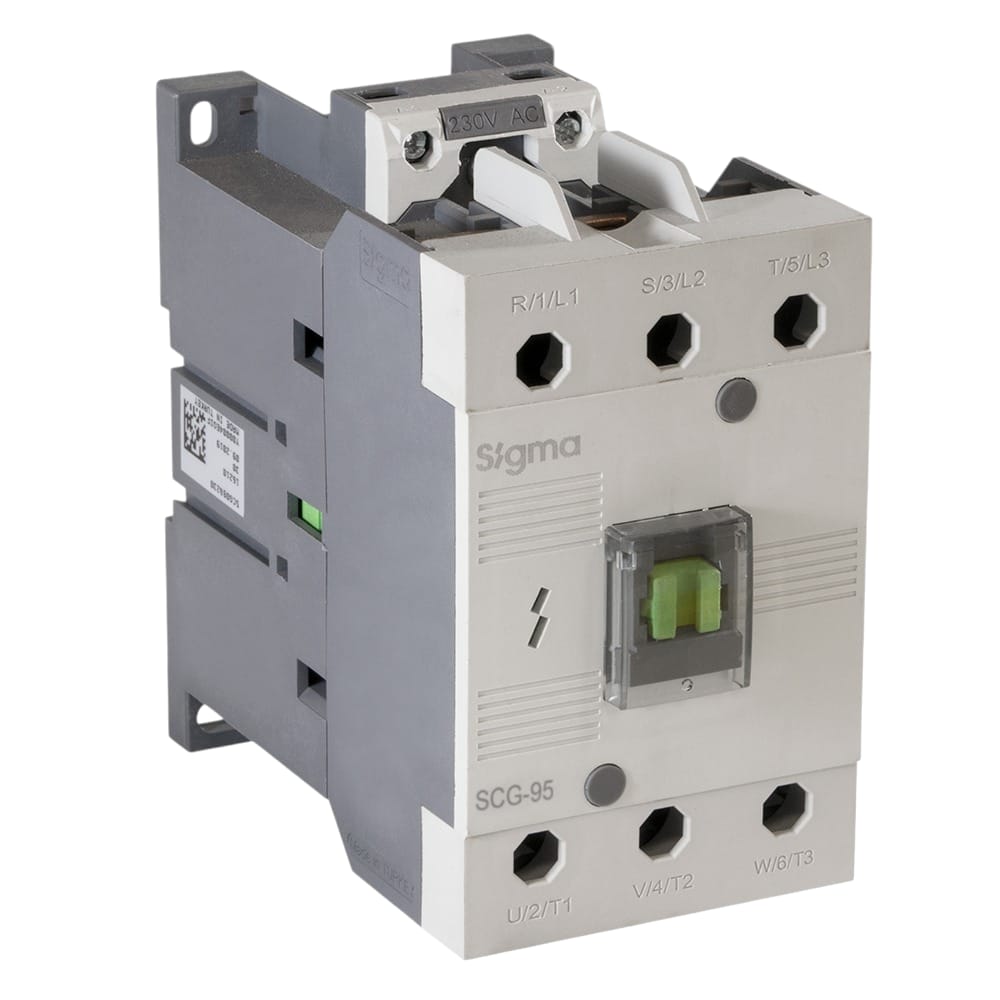

El Contactor Sigma SCG-95 45 kW 95 A 230 V SCG095230 es un contactor de potencia diseñado para la maniobra y control de motores eléctricos y cargas de potencia en instalaciones industriales, comerciales y sistemas de automatización.
Con una capacidad de 95 A y una potencia indicada de hasta 45 kW, el SCG-95 es una solución para aplicaciones que requieren conectar y desconectar motores de forma controlada mediante un circuito de mando.
La referencia SCG095230 corresponde a una versión con bobina de mando de 230 V, permitiendo su integración en circuitos de control compatibles con esta tensión.
El Contactor Sigma SCG-95 permite controlar una carga eléctrica de potencia utilizando un circuito de mando independiente.
Cuando la bobina recibe la tensión de control correspondiente, el mecanismo interno acciona los contactos principales, permitiendo el paso de corriente hacia el motor o carga. Al retirar la señal de mando, la bobina se desenergiza y los contactos se abren.
Esto permite controlar motores mediante:
El SCG-95 95 A puede utilizarse para la maniobra de motores eléctricos en diferentes instalaciones.
Entre sus aplicaciones se encuentran:
Cuando se utilice con un motor de 45 kW, deben verificarse la corriente nominal del motor, la tensión de alimentación y la categoría de empleo del contactor.
La capacidad nominal de 95 A está orientada a aplicaciones de potencia elevada.
Para seleccionar correctamente el contactor no basta con comparar el amperaje. También deben analizarse:
La correcta selección garantiza que el contactor trabaje dentro de sus condiciones nominales.
El SCG-95 45 kW está asociado a aplicaciones de motores de hasta 45 kW, según las condiciones nominales correspondientes.
La potencia aplicable puede depender de la tensión de operación, categoría de empleo y demás características del sistema. Por ello, para un motor específico de 45 kW se recomienda comprobar la tabla de selección del fabricante.
La referencia SCG095230 identifica la configuración con bobina de mando de 230 V.
La bobina forma parte del circuito de control y no debe confundirse con la tensión de alimentación de la carga.
Esto permite integrar el SCG-95 en sistemas de mando que utilicen 230 V AC, siempre que la referencia adquirida corresponda a esta configuración.
El funcionamiento del contactor puede resumirse de la siguiente manera:
1. Orden de marcha: el circuito de control genera una señal.
2. Energización: la bobina de 230 V recibe tensión.
3. Accionamiento: el mecanismo interno del contactor se activa.
4. Cierre: los contactos principales se cierran.
5. Alimentación: el motor recibe energía eléctrica.
6. Orden de parada: se retira la señal de control.
7. Desconexión: la bobina se desenergiza y los contactos se abren.
Este sistema permite realizar el control remoto y automatizado de motores y cargas eléctricas.
El SCG-95 puede utilizarse en tableros para controlar motores de bombas de agua y sistemas de circulación.
Puede utilizarse para controlar motores de ventiladores y extractores.
Puede incorporarse en circuitos de control de compresores cuando las condiciones eléctricas sean compatibles.
Puede formar parte de tableros eléctricos destinados a maquinaria y líneas de producción.
Es aplicable al control de motores utilizados en ventilación y climatización.
Puede integrarse con PLC, relés, temporizadores y otros dispositivos de control.
El contactor debe formar parte de un sistema correctamente protegido. Dependiendo de la aplicación, puede trabajar junto con:
El SCG-95 realiza la función de maniobra, pero no sustituye los dispositivos de protección contra sobrecargas y cortocircuitos.
Una configuración básica puede ser:
Red eléctrica → Protección → Contactor SCG-95 → Relé de sobrecarga → Motor
Mientras que el circuito de mando puede incluir:
Pulsador de marcha → Circuito de control → Bobina 230 V → SCG-95
Al recibir la orden de marcha, el contactor conecta el motor. Al accionar el pulsador de parada o cuando interviene una protección, el contactor desconecta la alimentación.
El esquema definitivo debe adaptarse a las características de la instalación.
Su capacidad nominal de 95 A permite utilizarlo en aplicaciones de potencia elevada cuando sus condiciones de empleo sean compatibles con la carga.
Está orientado a sistemas de maniobra y control de motores eléctricos.
La versión SCG095230 permite integrarlo en circuitos de mando compatibles con 230 V AC.
Puede utilizarse con PLC, relés, pulsadores y otros elementos de control.
Es una solución adecuada para tableros eléctricos, maquinaria y sistemas de automatización.
La instalación debe ser realizada por personal eléctrico cualificado.
Antes de instalar el SCG095230, se recomienda verificar:
Los conductores y dispositivos de protección deben dimensionarse según las condiciones reales de funcionamiento.
| Característica | Especificación |
|---|---|
| Marca | Sigma |
| Serie | SCG |
| Modelo | SCG-95 |
| Referencia | SCG095230 |
| Tipo | Contactor de potencia |
| Corriente nominal | 95 A |
| Potencia indicada | 45 kW |
| Tensión de bobina | 230 V AC |
| Aplicación | Maniobra de motores y cargas |
| Función | Conexión y desconexión |
| Uso | Industrial y comercial |
| Montaje | Tablero eléctrico |
| Aplicación | Automatización y control |
