Int.Termico 4X50AMP 6KA 6SM450C

Descripcion

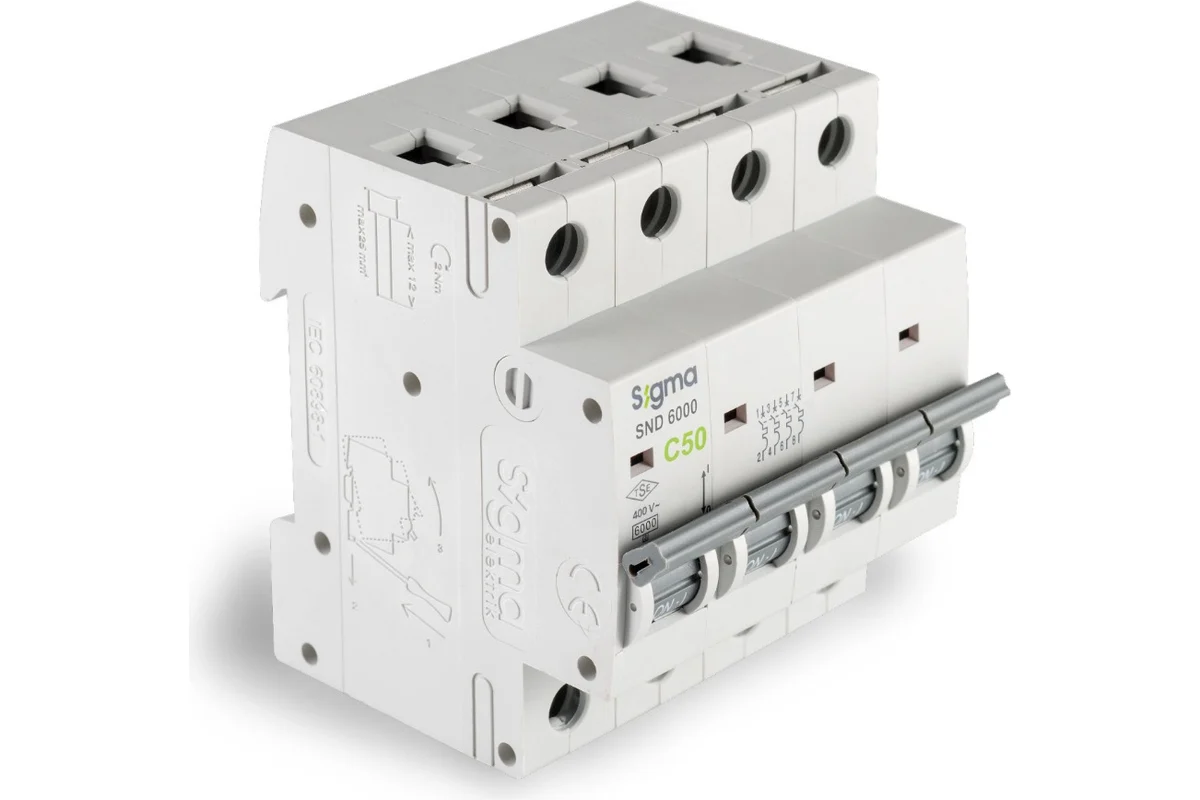

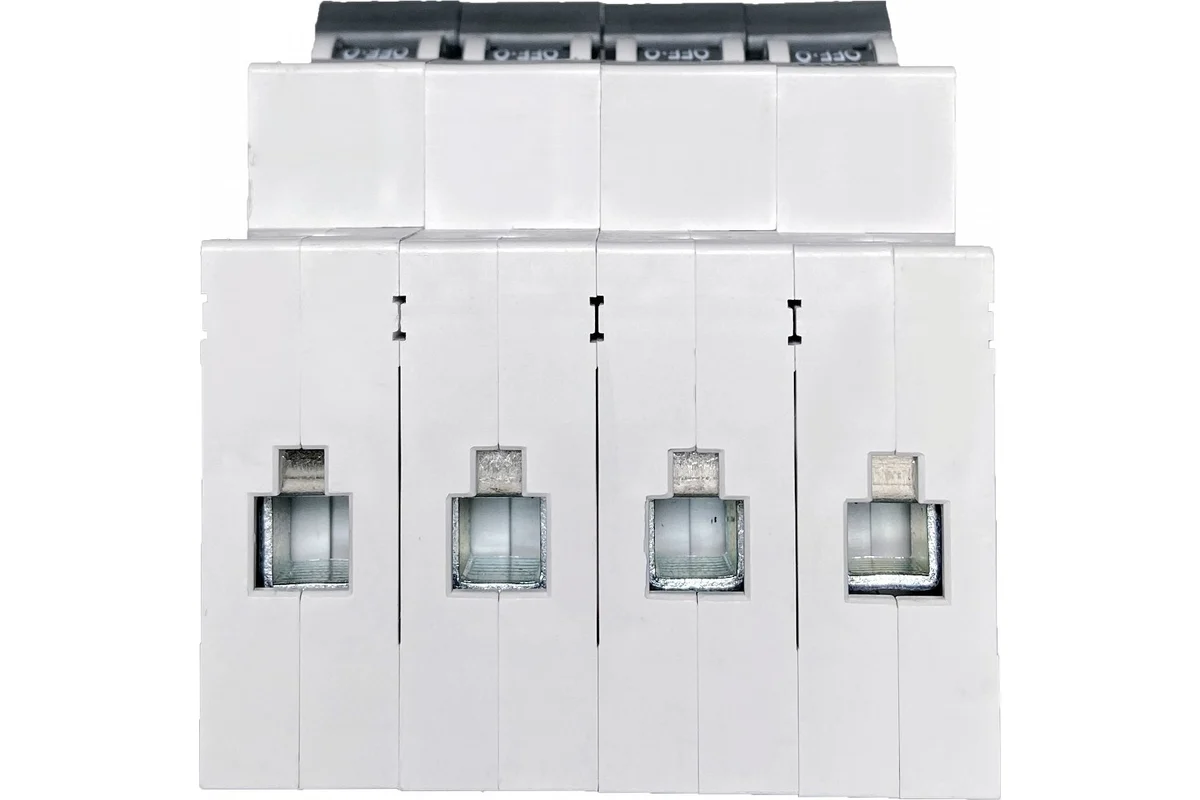

El Interruptor Termomagnético 4X50A 6kA 6SM450C de Sigma Elektrik es un dispositivo modular diseñado para la protección de instalaciones eléctricas contra sobrecargas y cortocircuitos. Cuenta con 4 polos, corriente nominal de 50 A, curva de disparo C y una capacidad de interrupción de 6 kA, características que lo hacen adecuado para sistemas eléctricos residenciales, comerciales e industriales.

Este interruptor automático permite proteger simultáneamente los conductores de las cuatro líneas del circuito, contribuyendo a mejorar la seguridad y continuidad de las instalaciones eléctricas. El modelo 6SM450C pertenece a la serie SND 6000 de 6 kA de Sigma.

Principales características

• Modelo: 6SM450C
• Marca: Sigma Elektrik
• Tipo: Interruptor termomagnético modular
• Número de polos: 4P
• Corriente nominal: 50 A
• Capacidad de interrupción: 6 kA
• Curva de disparo: C
• Tipo de corriente: AC
• Tensión nominal: hasta 380/400 V según las referencias comerciales consultadas
• Montaje: sobre riel DIN
• Grado de protección: IP20
• Aplicación: protección de circuitos eléctricos frente a sobrecargas y cortocircuitos.

Protección contra sobrecargas y cortocircuitos

El 6SM450C combina protección térmica y magnética. La protección térmica actúa ante sobrecargas prolongadas, mientras que la protección magnética permite una desconexión rápida cuando se presenta una corriente elevada asociada a un cortocircuito.

Su curva C es apropiada para numerosos circuitos de uso general y cargas que pueden presentar corrientes de arranque moderadas, por lo que puede utilizarse en diferentes aplicaciones de distribución eléctrica.

Diseño de 4 polos

Al disponer de cuatro polos, este interruptor termomagnético permite realizar la protección y maniobra de circuitos de cuatro conductores, siendo especialmente útil en sistemas trifásicos con neutro cuando el esquema de instalación requiere protección mediante interruptor de 4 polos.

Su formato modular facilita la instalación en tableros eléctricos y centros de distribución equipados con riel DIN.

Aplicaciones

El Interruptor Termomagnético Sigma 6SM450C puede utilizarse en:

• Tableros eléctricos de distribución.
• Instalaciones eléctricas comerciales.
• Instalaciones residenciales de mayor demanda.
• Sistemas eléctricos industriales.
• Circuitos de distribución trifásicos.
• Protección de alimentadores y circuitos derivados.
• Centros de carga y paneles eléctricos.
• Instalaciones donde se requiere protección de 4 polos.

Ventajas del 6SM450C

• Protección termomagnética contra sobrecargas y cortocircuitos.
• 4 polos para una protección integral del circuito.
• 50 A de corriente nominal para circuitos de mayor capacidad.
• 6 kA de poder de corte, adecuado para numerosas instalaciones de distribución.
• Curva C, versátil para aplicaciones eléctricas generales.
• Montaje sobre riel DIN, facilitando su integración en tableros.
• Diseño modular que permite optimizar el espacio dentro del tablero.
• Indicador de posición para identificar visualmente el estado del interruptor.

Especificaciones técnicas
