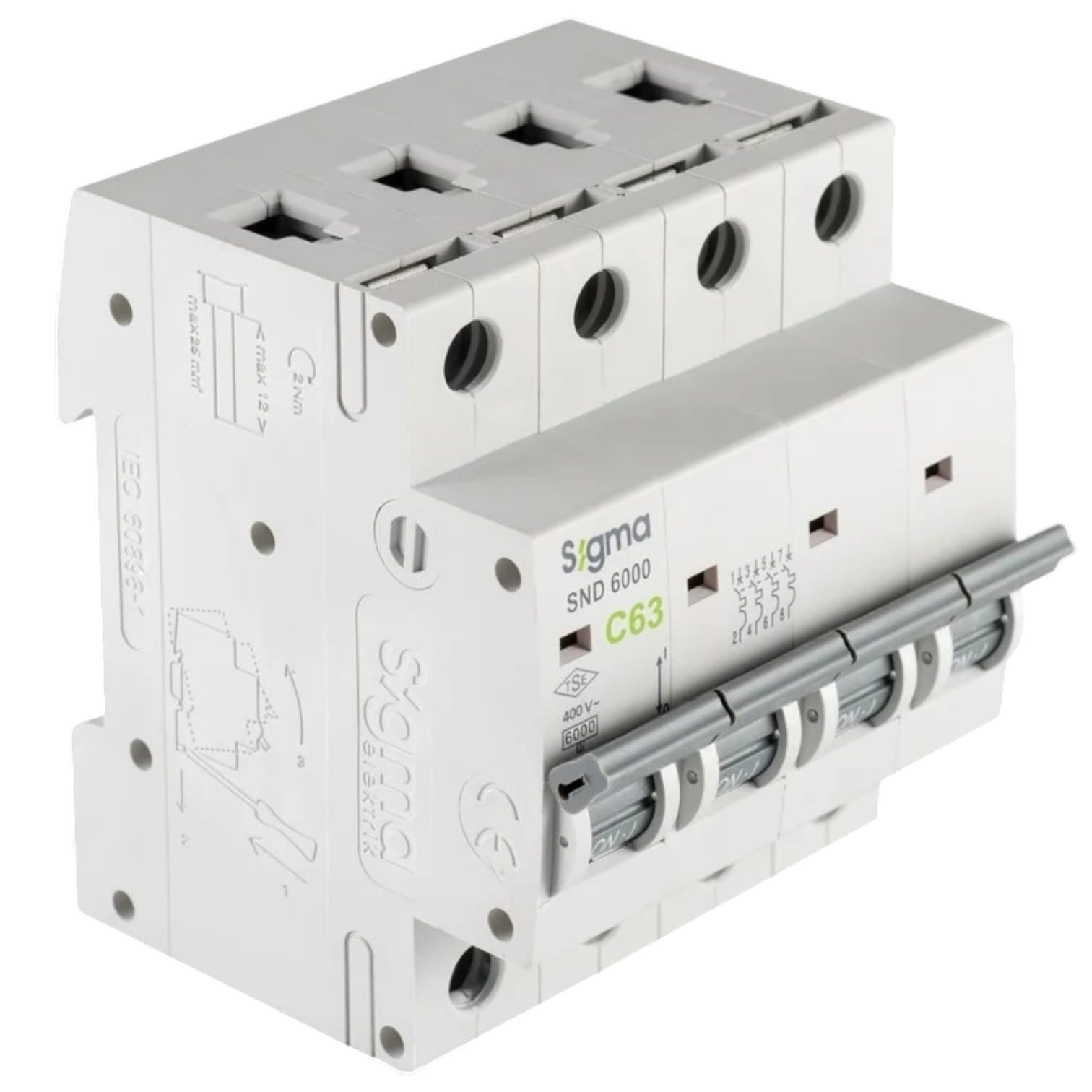

El interruptor automático Sigma está diseñado para proteger contra sobrecargas y cortocircuitos. Un indicador muestra si el interruptor está activado o desactivado. Fabricado en Turquía según las normas TS 5018-1 EN 60898-1, GOST IEC 60947-1-2014 y CE. Aplicación: residencial, comercial.
44 disponibles
El Interruptor Térmico 4x63 A 6 kA 6SM463C es un dispositivo de protección eléctrica diseñado para proteger circuitos e instalaciones contra sobrecargas y cortocircuitos. Su configuración de 4 polos permite realizar la protección y maniobra de circuitos eléctricos de cuatro conductores, según el esquema de instalación y las características de la red.
Con una corriente nominal de 63 A y un poder de corte indicado de 6 kA, este interruptor termomagnético está orientado a aplicaciones residenciales, comerciales e industriales donde se requiere una protección confiable para circuitos eléctricos.
El 6SM463C protege los conductores y equipos conectados al circuito frente a dos condiciones principales:
La protección térmica actúa cuando circula una corriente superior a la permitida durante un determinado período.
Esta función ayuda a evitar:
Cuando se produce un cortocircuito y la corriente aumenta considerablemente, el mecanismo de protección magnética actúa rápidamente para interrumpir el circuito.
Esto ayuda a proteger la instalación frente a corrientes de falla elevadas.
La denominación 4x63 A indica una configuración de cuatro polos con corriente nominal de 63 A, de acuerdo con la referencia proporcionada.
Esta configuración puede utilizarse en instalaciones donde se requiere maniobra y protección de varios conductores del circuito.
La aplicación exacta de los cuatro polos dependerá del sistema eléctrico, el esquema de conexión y la normativa aplicable.
El poder de corte indicado de 6 kA representa la capacidad del interruptor para interrumpir una corriente de cortocircuito dentro de las condiciones especificadas por el fabricante.
La capacidad de corte debe ser adecuada a la corriente de cortocircuito prevista en el punto donde se instala el dispositivo.
Por este motivo, antes de seleccionar el interruptor es importante conocer las características de la instalación y el nivel de cortocircuito disponible.
El Interruptor Térmico 4x63 A 6 kA 6SM463C puede utilizarse en diferentes instalaciones eléctricas, siempre que sus características sean compatibles con el circuito.
Puede utilizarse como elemento de protección y maniobra dentro de tableros eléctricos.
Es apropiado para la protección de circuitos de alimentación en establecimientos comerciales y oficinas.
Puede utilizarse en circuitos de distribución y alimentación de maquinaria y equipos eléctricos.
Puede formar parte de sistemas de distribución eléctrica donde se requiera protección contra sobrecargas y cortocircuitos.
Ayuda a proteger los circuitos frente a sobrecargas y cortocircuitos.
Su capacidad de 63 A permite utilizarlo en circuitos que requieran esta corriente nominal, siempre que el dimensionamiento de la instalación sea compatible.
Los 4 polos permiten adaptarlo a diferentes configuraciones de distribución eléctrica.
Su poder de corte indicado de 6 kA permite utilizarlo en instalaciones donde el nivel de cortocircuito previsto sea compatible con esta capacidad.
Su aplicación en tableros eléctricos facilita la organización y protección de diferentes circuitos.
El funcionamiento del interruptor termomagnético combina dos mecanismos de protección:
Protección térmica → Sobrecarga
Cuando se produce una sobrecarga durante un período determinado, el elemento térmico se calienta y provoca la apertura del circuito.
Protección magnética → Cortocircuito
Ante una corriente de cortocircuito elevada, el mecanismo magnético actúa rápidamente para desconectar el circuito.
De esta manera, el dispositivo proporciona protección frente a diferentes condiciones de falla.
La instalación del 6SM463C debe realizarse siguiendo las especificaciones del fabricante y las normas eléctricas aplicables.
Antes de instalarlo se recomienda comprobar:
| Característica | Especificación |
|---|---|
| Modelo | 6SM463C |
| Tipo | Interruptor termomagnético |
| Número de polos | 4 |
| Corriente nominal | 63 A |
| Poder de corte indicado | 6 kA |
| Protección | Sobrecarga y cortocircuito |
| Función | Protección y maniobra |
| Aplicación | Circuitos eléctricos |
| Uso | Residencial, comercial e industrial |
| Montaje | Tablero eléctrico |
| Accionamiento | Manual |
