Descripción

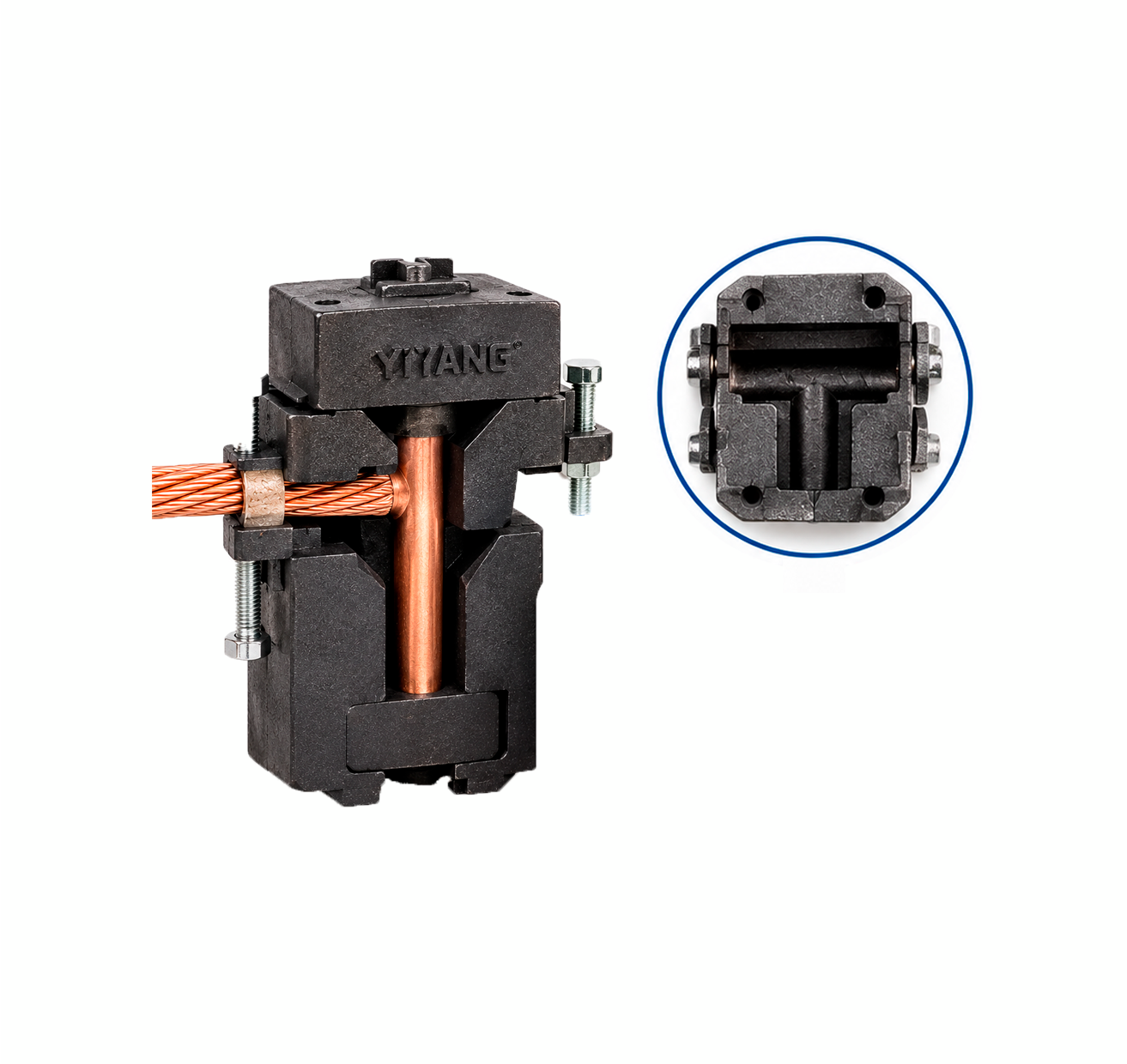

El molde YIYANG tipo T para soldadura exotérmica está diseñado para realizar conexiones eléctricas entre un conductor de cobre de sección #50 y una jabalina de puesta a tierra de 3/4". Es una herramienta utilizada en la instalación de sistemas de puesta a tierra, permitiendo efectuar uniones mediante un proceso de soldadura exotérmica.
Su configuración tipo T permite conectar el conductor horizontalmente con la jabalina, formando una unión adecuada para aplicaciones de protección eléctrica, equipotencialidad y sistemas de puesta a tierra industriales, comerciales y residenciales.
Este molde está especificado para utilizar
pólvora exotérmica YIYANG #115, compatible con la configuración de conexión correspondiente. Antes de realizar la soldadura, se debe verificar la compatibilidad entre el molde, el conductor, la jabalina y la carga de soldadura.
Características principales
- Marca: YIYANG.
- Tipo de molde: T.
- Aplicación: Soldadura exotérmica para sistemas de puesta a tierra.
- Conductor: Cable de cobre #50.
- Elemento de conexión: Jabalina de 3/4 de pulgada.
- Carga de soldadura indicada: Pólvora exotérmica #115.
- Tipo de unión: Conexión en T entre conductor y jabalina.
- Uso: Instalaciones eléctricas y sistemas de protección contra fallas eléctricas y descargas atmosféricas.
Beneficios y ventajas
- Conexiones eléctricas permanentes: permite realizar uniones soldadas de acuerdo con el procedimiento y los materiales especificados.
- Continuidad eléctrica: contribuye a establecer una trayectoria conductora confiable en el sistema de puesta a tierra.
- Resistencia de la unión: una soldadura correctamente ejecutada puede ofrecer buena resistencia mecánica y eléctrica.
- Aplicación profesional: adecuado para trabajos de puesta a tierra en instalaciones eléctricas e industriales.
- Configuración específica: diseñado para la unión tipo T indicada para cable #50 y jabalina de 3/4".
Aplicaciones
El molde YIYANG tipo T puede utilizarse en proyectos como:
- Sistemas de puesta a tierra de instalaciones industriales.
- Redes de tierra para edificios comerciales y residenciales.
- Instalaciones eléctricas de baja tensión.
- Sistemas de protección contra descargas atmosféricas.
- Conexiones de conductores a electrodos de puesta a tierra.
- Infraestructura eléctrica que requiera conexiones permanentes entre conductores y jabalinas.
¿Por qué elegir el molde YIYANG tipo T?
El molde YIYANG es una herramienta especializada para ejecutar conexiones mediante soldadura exotérmica en sistemas de puesta a tierra. Su selección según el calibre del conductor, el diámetro de la jabalina y la carga de soldadura permite preparar una unión acorde con los requisitos de la instalación.
Para obtener resultados adecuados, es indispensable utilizar la carga especificada, seguir las instrucciones del fabricante y trabajar con el molde limpio, seco y en buen estado.
Recomendaciones de uso
- Confirmar que el molde corresponde a cable de cobre #50 y jabalina de 3/4".
- Verificar que la pólvora exotérmica #115 sea la indicada para esta configuración.
- Limpiar y secar las superficies antes de ejecutar la conexión.
- Utilizar los elementos de protección personal y respetar el procedimiento de seguridad del fabricante.
- No abrir el molde ni manipular la conexión hasta que el proceso haya finalizado y el conjunto se encuentre en condiciones seguras.
Importante: La carga de pólvora debe seleccionarse según la ficha técnica del fabricante. No se deben sustituir cargas ni modificar la configuración de la conexión sin verificar su compatibilidad.
Especificaciones técnicas
| Especificación |
Detalle |
| Marca |
YIYANG |
| Producto |
Molde para soldadura exotérmica |
| Tipo de conexión |
T |
| Conductor compatible indicado |
Cable #50 |
| Jabalina compatible indicada |
3/4" |
| Carga exotérmica indicada |
Pólvora #115 |
| Aplicación principal |
Sistemas de puesta a tierra |
| Método de conexión |
Soldadura exotérmica |
Nota: Las dimensiones exactas, el material del molde y la cantidad de soldaduras por molde deben confirmarse con la ficha técnica del fabricante o proveedor.
