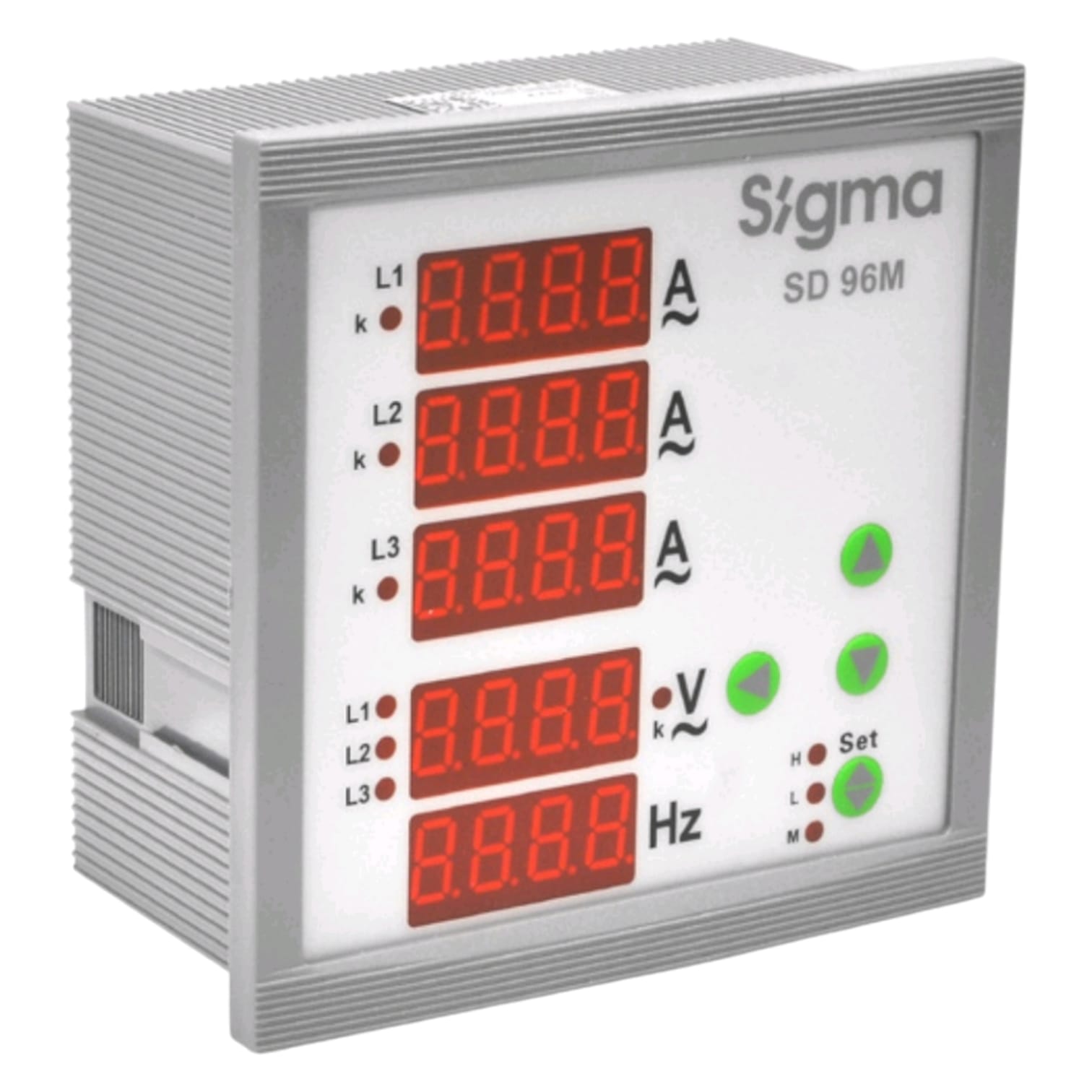

Multimedidor Sigma SD96M

Descripción

El Multimedidor SIGMA SD96M es un instrumento digital multifunción diseñado para la medición y supervisión de los principales parámetros eléctricos en sistemas monofásicos y trifásicos. Su formato estándar de 96 x 96 mm permite una instalación rápida en tableros eléctricos industriales, comerciales y de distribución, proporcionando información confiable para el monitoreo continuo de las instalaciones eléctricas.

Este multimedidor ofrece medición de corriente (A), voltaje (V) y frecuencia (Hz) con una precisión Clase 0.5, lo que garantiza resultados confiables para aplicaciones de supervisión y mantenimiento. Además, permite visualizar los valores máximos, mínimos y de demanda de corriente y tensión, facilitando el análisis del comportamiento de la red eléctrica y la detección de variaciones en el suministro.

Gracias a su pantalla digital de alta visibilidad, el SIGMA SD96M muestra en tiempo real las mediciones eléctricas de cada fase, convirtiéndose en una herramienta ideal para el control operativo de tableros eléctricos, centros de control de motores (CCM), plantas industriales, edificios comerciales, hospitales y sistemas de distribución de energía.

Características principales

• Medición de corriente trifásica (A).
• Medición de voltaje trifásico (V).
• Medición de frecuencia (Hz).
• Visualización de valores máximos y mínimos.
• Medición de demanda máxima de corriente.
• Pantalla digital de fácil lectura.
• Precisión de medición Clase 0.5.
• Montaje en panel de 96 × 96 mm.
• Compatible con transformadores de corriente (TC) de 1 A o 5 A.
• Ideal para sistemas eléctricos industriales y comerciales.

Funciones de medición

El Multimedidor SIGMA SD96M permite visualizar:

• Corriente por fase (L1, L2 y L3).
• Voltaje fase-neutro.
• Voltaje entre fases.
• Frecuencia de la red.
• Valores máximos de corriente y tensión.
• Valores mínimos de corriente y tensión.
• Demanda máxima de corriente.

Especificaciones técnicas

• Marca: SIGMA
• Modelo: SD96M
• Tipo: Multimedidor digital
• Montaje: Panel
• Dimensiones del frontal: 96 × 96 mm
• Precisión: Clase 0.5
• Frecuencia de medición: 45 a 65 Hz
• Velocidad de muestreo: 1.5 mediciones por segundo
• Alimentación auxiliar: 220 V AC ±15 %, 50/60 Hz
• Consumo: Menor a 3 VA
• Temperatura de operación: -10 °C a +50 °C
• Humedad relativa: ≤85 % sin condensación
• Compatibilidad con TC: Entrada de 1 A o 5 A mediante transformadores de corriente.

Aplicaciones

• Tableros eléctricos de distribución.
• Centros de control de motores (CCM).
• Plantas industriales.
• Centros comerciales.
• Hospitales.
• Edificios inteligentes.
• Sistemas de automatización.
• Monitoreo de redes eléctricas.
• Instalaciones de generación y distribución de energía.

Beneficios

• Monitoreo continuo de los parámetros eléctricos.
• Mayor control del funcionamiento de la instalación.
• Identificación rápida de variaciones de tensión y corriente.
• Facilita el mantenimiento preventivo.
• Reduce tiempos de diagnóstico de fallas.
• Instalación sencilla en tableros de 96 × 96 mm.
• Alta precisión y confiabilidad para aplicaciones industriales.

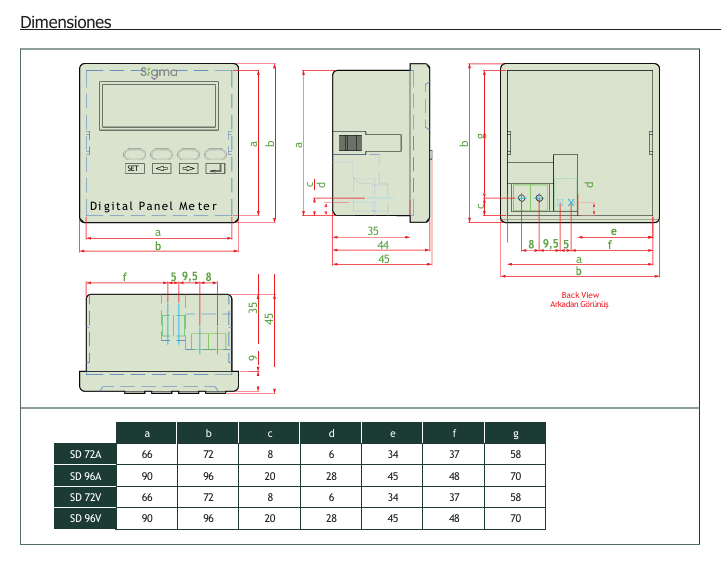

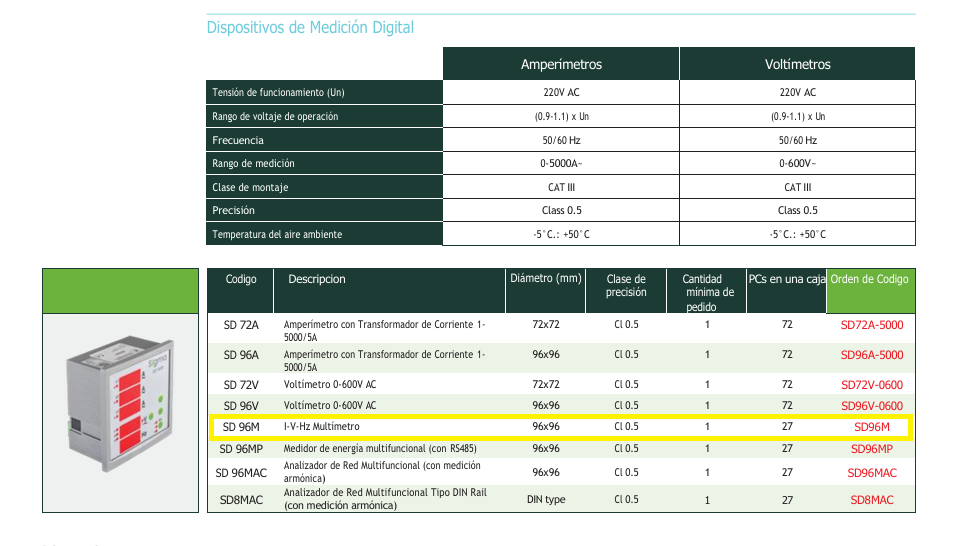

IMAGENES TECNICAS
