Introducción

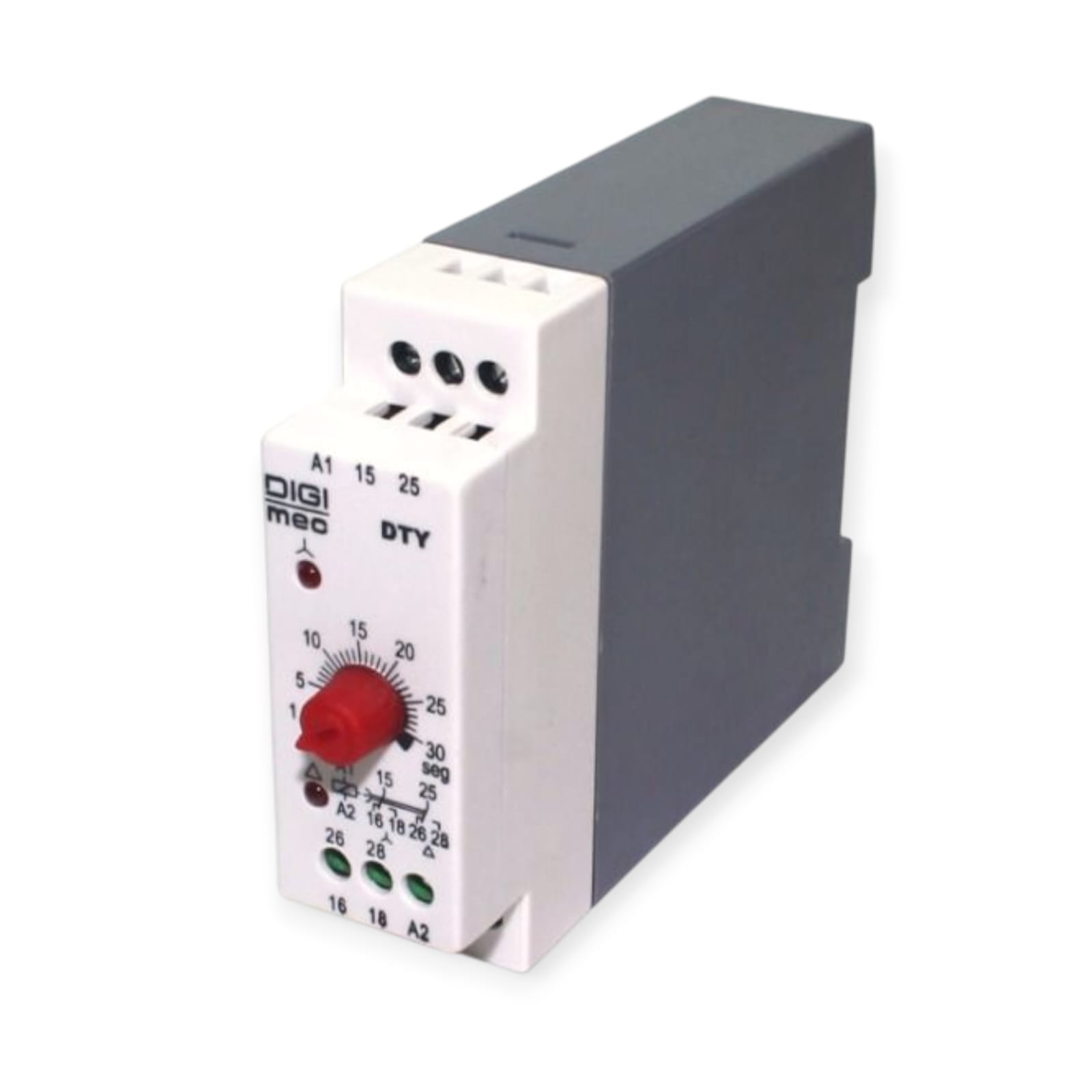

Los temporizadores electrónicos de Digimec para arranque estrella-triángulo de motores son dispositivos diseñados para aplicaciones industriales donde la calidad, la fiabilidad, la robustez y el bajo coste son requisitos fundamentales.
Esta gama de temporizadores incluye dispositivos para montaje interno en paneles. Los dispositivos se fijan mediante riel DIN 46277 o con tornillos.
Operación
Al energizarse el dispositivo, un relé de salida activa sus contactos y, tras el intervalo de tiempo configurado en el temporizador, regresa a su posición de reposo. Con un retardo fijo de aproximadamente 100 ms, un segundo relé de salida activa sus contactos y permanece activado hasta que se desenergiza el dispositivo. La primera salida activa el contactor que conecta el motor en configuración estrella, y la segunda activa el contactor que lo conecta en configuración triángulo.
Diagrama(s) de funcionamiento
Diagrama(s) de cableado
Datos técnicos
|
Alimentos (-15% +10%)
|
24 V CA/CC, 110 V, 220 V CA (otras opciones disponibles bajo pedido)
|
|
Frecuencia de red
|
50 – 60 Hz
|
|
Consumo
|
3 VA (aproximadamente)
|
|
Escalas (especificar)
|
5 – 15 – 30 – 60 segundos (otros tiempos bajo petición)
|
|
Precisión de la escala
|
6% de la escala completa (a 25ºC)
|
|
Repetibilidad
|
2% de la escala completa (a 25ºC)
|
|
Histéresis
|
<2% de la escala completa (a 25ºC)
|
|
Tiempo mínimo de reinicio
|
100 ms
|
|
Relé de salida
|
Carga resistiva máxima de 5 a 250 Vca – reversible
|
|
Material de contacto
|
AgCdO
|
|
vida útil del contacto
|
Mecánica (sin carga): 10.000.000 de operaciones.
Eléctrica (con carga resistiva): 1.000.000 de operaciones. |
|
Temperatura ambiente
|
Temperatura de funcionamiento: de 0 a 50 °C.
Temperatura de almacenamiento: de -10 a +60 °C. |
|
humedad relativa de trabajo
|
20 a 90% sin condensación
|
|
Grado de protección del caso
|
IP 51
|
|
Grado de protección en los terminales
|
IP 20
|
|
Material de la caja
|
Termoplástico
|
|
Capacidad terminal
|
Alambre: 2,5 mm² Cable: 2,5 mm²
Conductor con terminal: 2,5 mm² Par de apriete: 0,5 a 0,6 Nm |
|
Fijación
|
Carril DIN de 35 mm o tornillo (con accesorio para cajas J y D)
|
Dimensiones (mm)
Marca
DIGIMEC
