Introducción
Operación
Una vez equilibradas las tres fases de la red y en la secuencia acordada, conectadas al dispositivo, los relés de salida del supervisor se energizarán y permanecerán así hasta que ocurra lo siguiente:
- Desequilibrio de fase (función ANSI 60)
El dispositivo detecta un desequilibrio de tensión entre fases superior al 20 % del valor nominal (asimetría modular) o un desfase mayor al 5 % de los 120° normales entre ellas (asimetría angular). Los relés se desenergizarán instantáneamente.
- Fallo de fase (función ANSI 48)
El dispositivo detecta la ausencia de una de las fases de la fuente de alimentación y desenergiza instantáneamente sus relés de salida cuando la tensión de alguno de ellos es inferior al 20 % de la tensión nominal de alimentación del dispositivo. Esto garantiza su funcionamiento incluso al monitorizar circuitos con motores eléctricos que inducen una tensión que aparenta ser la de la fase faltante.
- Secuencia de fases (función ANSI 47)
Si se invierte la secuencia convencionalmente correcta, lo que provocaría una inversión en la rotación de los motores eléctricos alimentados por este circuito, los relés de salida se desenergizarán instantáneamente.
- Subtensión o sobretensión (funciones ANSI 27 y 59)
Si la tensión de alimentación trifásica disminuye o aumenta hasta valores ajustables individualmente en la parte frontal del dispositivo, los relés de salida se desenergizarán instantáneamente.

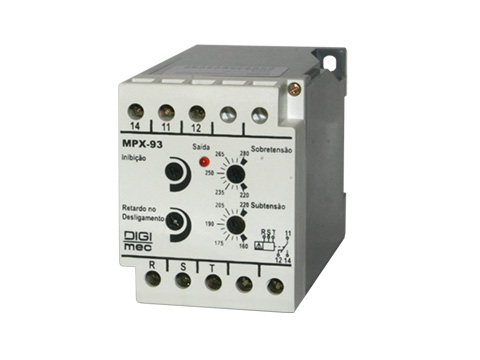

El relé MPX-93 tiene un tiempo de inhibición ajustable al energizar la fuente de alimentación o al restablecer las condiciones ajustadas para comenzar a monitorear el voltaje trifásico mínimo o máximo en la entrada de monitoreo.
Este supervisor detecta fallas de fase con un nivel de tensión de retorno, en la fase interrumpida, inferior al 80% de la tensión de alimentación.
Este relé cuenta con un indicador de salida energizada o desenergizada con un LED de falla. El LED indicador de “SALIDA”, cuando está encendido, indica que el relé está energizado. Si parpadea, indica una anomalía, subtensión o sobretensión. Si la anomalía supera el tiempo de retardo, el relé se desenergiza y el LED se apaga.
Diagrama(s) de funcionamiento
Diagrama(s) de cableado
Ajustes delanteros
Datos técnicos
| Alimentos (-15% +10%) | 110, 220, 380, 440, 460 y 480 V CA (especificar) |
| Frecuencia de red | 50 – 60 Hz |
| Consumo | 3 VA (aproximadamente) |
| Secuencia de fases (ANSI 47) | Positivo: (RST – STR – TRS) |
| Desequilibrio de fase (ANSI 60) | 20% fijo |
| Subtensión (ANSI 27) | 110 V CA – ajustable de 80 a 110 V CA
220 V CA – ajustable de 160 a 220 V CA 380 V CA – ajustable de 320 a 380 V CA 440 V CA – ajustable de 380 a 440 V CA 460 V CA – ajustable de 400 a 460 V CA 480 V CA – ajustable de 420 a 480 V CA |
| Sobretensión (ANSI 59) | 110 V CA – ajustable de 110 a 140 V CA
220 V CA – ajustable de 220 a 280 V CA 380 V CA – ajustable de 380 a 440 V CA 440 V CA – ajustable de 440 a 500 V CA 460 V CA – ajustable de 460 a 520 V CA 480 V CA – ajustable de 480 a 540 V CA |
| Ajuste de retraso | de 0 a 10 segundos |
| Ajuste del tiempo de inhibición | De 0 a 20 segundos |
| Repetibilidad | Voltaje: 2% de la escala completa
Tiempo: 5% de la escala completa |
| Histéresis | Voltaje: 2% de la escala completa
Tiempo: 2% de la escala completa |
| Tiempo de cambio | 20 ms |
| Tiempo de conmutación tras un fallo | 100 ms |
| Tiempo de retorno | 100 ms |
| tiempo de estabilización térmica | < 30 min |
| Tiempo de encendido | < 2 segundos. |
| Relé de salida | 1 x 5 Amp 250 Vca Carga resistiva máxima – reversible |
| Material de contacto | AgCdO |
| vida útil del contacto | Mecánica (sin carga): 10.000.000 operaciones
Eléctrico (con carga resistiva): 1.000.000 operaciones |
| Temperatura ambiente | Temperatura de funcionamiento: de 0 a 50 °C
Temperatura de almacenamiento: -10 a 60 °C |
| humedad relativa de trabajo | 20 a 90% sin condensación |
| Material de la caja | Termoplástico |
| Terminales de salida | Tornillos con alojamiento fijo |
| Grado de protección del caso | IP 51 |
| Grado de protección en los terminales | IP 20 |
| Capacidad terminal | Alambre: 2,5 mm²
Cable: 2,5 mm² Conductor con terminal: 2,5 mm² Par de apriete: 0,4 Nm |
| Fijación | Riel o tornillo DIN de 35 mm |
Dimensiones (mm)
Marca
DIGIMEC
