Introducción

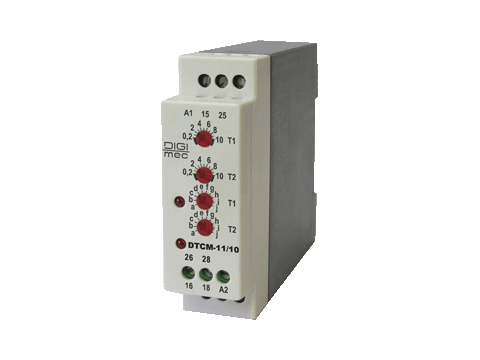

Los temporizadores cíclicos multiescala JTCM-1/10, DTCM-1/10 y DTCM-11/10 de Digimec son dispositivos diseñados para aplicaciones industriales donde la calidad, la fiabilidad, la robustez y el bajo coste son requisitos fundamentales. Se presentan en carcasas compactas de plástico para facilitar su instalación segura en diversos equipos y en paneles internos. Pueden fijarse a rieles DIN o mediante tornillos utilizando un adaptador opcional.
Operación
Al energizarse, los temporizadores con función cíclica conmutan sus contactos de salida a la posición de trabajo durante el intervalo de tiempo (t1) y regresan a la posición de reposo durante el intervalo de tiempo (t2). De esta manera, permanecen oscilando entre t1 y t2 mientras estén energizados.
Selección de escala completa y tiempo transcurrido: Los temporizadores cuentan con 10 escalas completas preestablecidas en los selectores inferiores T1 y T2, con selección alfabética de la a a la j. Mediante los selectores superiores T1 y T2, se puede ajustar el tiempo transcurrido dentro del rango de la escala completa.
Siempre que se selecciona una escala de tiempo (escala completa), el equipo debe desenergizarse, la escala debe seleccionarse mediante los selectores frontales y la alimentación debe restablecerse.
Diagrama(s) de funcionamiento
Diagrama(s) de cableado
Ajustes delanteros
Datos técnicos
| Alimentos (-15% +10%) | JTCM-1/10, DTCM-1/10 : 24 V CA/V CC, 110-220 V CA (especificar) DTCM-11/10 : 24 V CA/V CC, 110, 220 V CA (especificar) |
| Frecuencia de red | 50-60 Hz |
| Consumo | 3 VA (aproximadamente) |
| Escalas (T1 y T2) | a = 3 segundos
b = 6 segundos c = 15 segundos d = 60 segundos e = 3 minutos f = 6 minutos g = 15 minutos h = 60 minutos i = 3 horas j = 15 horas
|
| Precisión de la escala | 2,5% al final de la escala |
| Repetibilidad | 2% al final de la escala |
| Histéresis | <2% al final de la escala |
| Tiempo mínimo de reinicio | 100 ms |
| Relé de salida | DTCM-1/10 : 1 x 5 A, carga resistiva máxima de 250 Vca – reversible. DTCM-11/10 : 2 x 5 A, carga resistiva máxima de 250 Vca – reversible. |
| Material de contacto | AgCdO |
| vida útil del contacto | Mecánica (sin carga): 10.000.000 de operaciones. Eléctrica (con carga resistiva): 1.000.000 de operaciones. |
| Temperatura ambiente | Temperatura de funcionamiento: de 0 a 50 °C. Temperatura de almacenamiento: de -10 a +60 °C. |
| humedad relativa de trabajo | 20 a 90% sin condensación |
| Grado de protección del caso | IP 51 |
| Grado de protección en los terminales | IP 20 |
| Material de la caja | Termoplástico |
| Capacidad terminal | Alambre: 2,5 mm² Cable: 2,5 mm² Conductor con terminal: 2,5 mm² Par de apriete: 0,4 Nm |
| Fijación | Carril DIN de 35 mm o tornillo (con adaptador para caja tipo D) |
Dimensiones (mm)
