Introducción

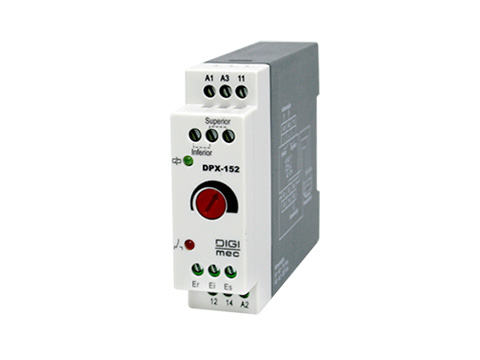

Los relés de nivel inferior o superior tipo JPX-152 y DPX-152 se desarrollaron para el control y/o monitoreo automático del nivel de líquidos conductores no combustibles, el control de solenoides, contactores de motobombas o simplemente alarmas visuales y/o sonoras. Con entrada de alimentación y LEDs indicadores de alimentación y estado del relé de salida, se montan en carcasas de plástico que ofrecen alta resistencia a golpes y vibraciones, alta inmunidad al ruido eléctrico y un sencillo sistema de montaje en riel DIN (mediante un adaptador opcional para carcasas tipo D).
Operación
Un circuito electrónico compara la corriente que fluye entre los electrodos conectados al dispositivo con un valor seleccionado en el panel frontal mediante un potenciómetro. El dispositivo cambia sus contactos de salida a la posición de trabajo o de reposo cuando el líquido cubre o descubre los electrodos.
Dispone de una opción de selección mediante puente, donde se puede seleccionar una de las siguientes funciones:
Función de vaciado (INFERIOR): controla el nivel de un único depósito, manteniéndolo siempre vacío. Cuando el líquido conductor cubre ambos electrodos conductores (Ei y Es), con respecto al electrodo de referencia (Er), el relé de salida se activa.
Función de llenado (SUPERIOR): controla el nivel de un único depósito, manteniéndolo siempre lleno. Cuando el líquido conductor deja al descubierto los dos electrodos conductores (Ei y Es) con respecto al electrodo de referencia (Er), el relé de salida se desactiva.
Función con dos electrodos: utilizando el electrodo de referencia (Er) y el electrodo superior (Es), es posible obtener un único punto de nivel con solo dos electrodos; se debe conectar un puente entre los terminales correspondientes a los electrodos inferior (Ei) y superior (Es).
Diagrama(s) de funcionamiento
Diagrama(s) de cableado
Datos técnicos
| Alimentos (-15% +10%) | 110-220, 380 V CA (especificar) |
| Frecuencia de red | 50-60 Hz |
| Consumo | 3.5 VA |
| Electrodos | No están incluidos. |
| Voltaje en los electrodos | 24 V CA (dispositivos alimentados por CC – referencia negativa) |
| Corriente máxima en los electrodos | ± 1 mA |
| Selección de función | Conexión mediante puente: terminales B1 y B2 |
| Ajuste de sensibilidad | ¿De 0 a 100 mil? |
| capacidad de salida máxima | 5 A, 250 Vca carga resistiva máxima |
| Material de contacto | AgCdO |
| vida útil del contacto | Mecánica (sin carga): 10.000.000 operaciones
Eléctrico (con carga resistiva): 1.000.000 operaciones |
| Temperatura ambiente | Temperatura de funcionamiento: de 0 a 50 °C
Almacenamiento: -10 a 60 °C |
| humedad relativa de trabajo | 20 a 90% sin condensación |
| Grado de protección del caso | IP 51 |
| Grado de protección en los terminales | IP 20 |
| Capacidad terminal | Alambre: 2,5 mm²
Cable: 2,5 mm² Conductor con terminal: 2,5 mm² Par de apriete: 0,4 Nm |
| resistencia de aislamiento | > 50 M?/500 V |
| Fijación | Carril DIN de 35 mm o tornillos (con accesorio opcional para caja D) |
Dimensiones (mm)
