Introducción

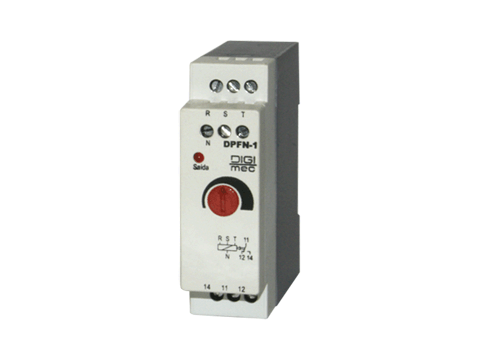

Los relés de fallo de fase con neutro JPFN-1, DPFN-1 y MPFN-1, desarrollados por Digimec, protegen equipos eléctricos trifásicos que no pueden funcionar si falta una de las fases de alimentación o el neutro de la red. Su funcionamiento se basa en la asimetría angular y modular entre fases. Su tamaño compacto satisface las necesidades de los clientes con limitaciones de espacio en sus cuadros eléctricos. Al estar alojados en una carcasa de plástico, ofrecen una alta resistencia a golpes y vibraciones, y cuentan con un sistema de montaje sencillo en carriles DIN o mediante tornillos (con un adaptador opcional para cajas de conexiones tipo D y J).
Operación
Al configurar el puente de programación con o sin neutro y alimentar el dispositivo con las tres fases R, S y T, el relé de salida conmuta sus contactos a la posición de trabajo tras un tiempo fijo de aproximadamente 3 segundos. Si falta alguna de las fases o el neutro de la red, el relé de salida se desenergiza, conmutando sus contactos a la posición de reposo, con un retardo de aproximadamente 3 segundos.Asimetría modular: Se trata de un desequilibrio marcado en los valores de tensión entre las fases; cada fase presenta un valor de tensión diferente. Ocurre cuando existe un desequilibrio de cargas entre las fases.
Asimetría angular: Se refiere a un desfase distinto de 120° entre las fases de un sistema trifásico. Ocurre cuando una de las fases falla, lo que genera un retorno de tensión (fase fantasma).
Diagrama(s) de funcionamiento
Diagrama(s) de cableado
Datos técnicos
| Alimentos (-15% +10%) | 110, 220, 380 o 440 V CA (especificar) |
| Frecuencia de red | 50 – 60 Hz |
| Consumo | 3 VA (aproximadamente) |
| Falta una fase | Asimetría angular y modular |
| ajuste de asimetría modular | 10 a 35% |
| Asimetría angular | Fijado al 5% |
| Repetibilidad | 2% |
| Tiempo de retorno | 100 ms |
| tiempo de estabilización térmica | < 30 minutos |
| Histéresis | < 3 V |
| Retraso del ligamento | Aproximadamente 3 segundos |
| Retraso en el apagado | Aproximadamente 3 segundos |
| Relé de salida | 5 A, 250 Vca carga resistiva máxima – reversible |
| Material de contacto | AgCdO |
| vida útil del contacto | Mecánica (sin carga): 10.000.000 de operaciones. Eléctrica (con carga resistiva): 1.000.000 de operaciones. |
| Temperatura ambiente | Temperatura de funcionamiento: de 0 a 50 °C. Temperatura de almacenamiento: de -10 a 60 °C. |
| humedad relativa de trabajo | 20 a 90% sin condensación |
| Material de la caja | Termoplástico |
| Terminales de salida | Tornillos con alojamiento fijo |
| Grado de protección del caso | IP 51 |
| Grado de protección en los terminales | IP 20 |
| Capacidad terminal | Alambre: 2,5 mm² Cable: 2,5 mm² Conductor con terminal: 2,5 mm² Par de apriete: 0,5 a 0,6 Nm |
| Fijación | Carril DIN de 35 mm o tornillos (con adaptador para cajas D o J) |
Dimensiones (mm)
