Introducción

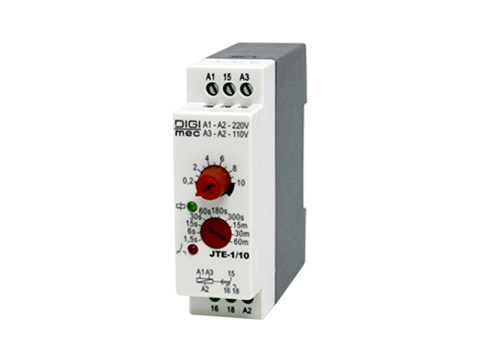

Los temporizadores electrónicos de Digimec son dispositivos diseñados para aplicaciones industriales donde la calidad, la fiabilidad, la robustez y el bajo coste son requisitos fundamentales. Se montan en carcasas de plástico compactas para permitir su uso seguro en diversos equipos y en paneles internos. Se pueden fijar a rieles DIN o mediante tornillos utilizando un adaptador opcional.
Operación
Los temporizadores activan sus contactos de salida tras el intervalo de tiempo (T) seleccionado en la escala del dispositivo, contado desde el momento de su encendido.
Para cambiar la escala de tiempo, es necesario desconectar el equipo, seleccionar la escala deseada mediante el cursor frontal y volver a conectarlo.
Diagrama(s) de funcionamiento
Diagrama(s) de cableado
Ajustes delanteros
Datos técnicos
| Alimentos (-15% +10%) | JTE-1/10 y DTE-1/10: 12 V CC, 110 V CA, 24 V CA/CC-200 V CA (especificar)
JTER-1/10, DTER-1/10 y DTE-11/10: 24 V CA/V CC, 110 o 220 V CA (especificar) |
| Frecuencia de red | 50 – 60 Hz |
| Consumo | 3 VA (aproximadamente) |
| Escalas (seleccionables mediante potenciómetro) | JTE-1/10, DTE-1/10 y DTE-11/10: 1,5 – 6 – 15 – 30 – 60 – 180 – 300 seg /15 – 30 – 60 min.
JTER-1/10 y DTER-1/10: 0,5 – 1,5 – 3 – 6 – 10 – 15 – 30 – 60 – 180 – 300 segundos |
| Precisión de la escala | 6% al final de la escala |
| Repetibilidad | 2% al final de la escala |
| Histéresis | <2% al final de la escala |
| Tiempo mínimo de reinicio | 100 ms |
| Relé de salida | JTE-1/10, JTER-1/10, DTE-1/10, DTER-1/10 – 1 salida: 1 x 5 A, carga resistiva máxima de 250 Vca – reversible
DTE-11/10 – 2 salidas: 2 x 5 A, carga resistiva máxima de 250 Vca – reversible |
| Material de contacto | AgCdO |
| vida útil del contacto | Mecánica (sin carga): 10.000.000 operaciones
Eléctrico (con carga resistiva): 1.000.000 operaciones |
| Temperatura ambiente | Temperatura de funcionamiento: de 0 a 50 °C
Temperatura de almacenamiento: -10 a +60 °C |
| humedad relativa de trabajo | 20 a 90% sin condensación |
| Grado de protección del caso | IP 51 |
| Grado de protección en los terminales | IP 20 |
| Material de la caja | Termoplástico |
| Capacidad terminal | Alambre: 2,5 mm²
Cable: 2,5 mm² Conductor con terminal: 2,5 mm² Par de apriete: 0,5 a 0,6 Nm |
| Fijación | Riel o tornillo DIN de 35 mm (con adaptador para cajas D y J) |
Dimensiones (mm)
Marca
DIGIMEC
